一、安检门原理

　　由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.8K左右正弦波，经三极管与线圈进行功率放大后输入门板(7区)大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在300毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。(关于金属门有更好稳定性和灵敏度的问题,纯属当时某公司的抄作行为,金属门在调节不好情况下更容易出问题)

　　二、结构

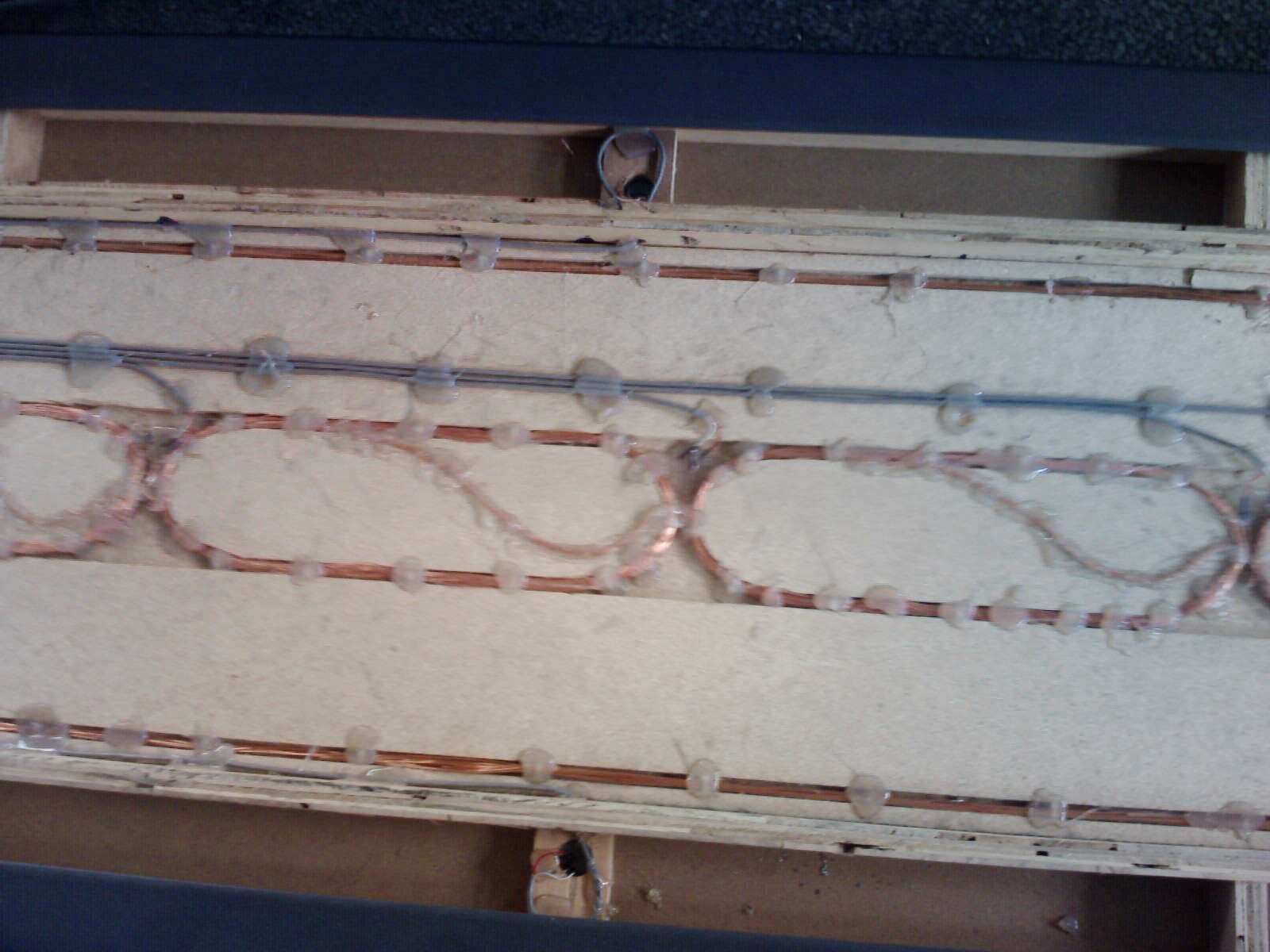

　　1、门板结构：由1个大线圈、6个小线圈、补偿线圈及石墨组成。

　　2、机箱结构:由电源板，显示面板，主板，采集卡等组成。

　　三、探测时工作流程 CPU探测→一组红外被挡→检测各采集卡数据是否变化→报警→检测另一组红外→复位重新探测。

　　四、不同场合使用注意点

　　1、工厂防盗：

　　①安装稳固，尽力建议其安装于远离高频设备的区域，以免除干扰产生的误报、串报。

　　②防雨、防晒，在室外安装，最好配有雨蓬等设施，以增长使用寿命。

　　③安装时尽力远离大型金属物体。

　　④避免附近有运动的金属物体。

　　2、娱乐场所(公共场所)：安装稳固，符合客房要求即可。(稳定>灵敏度)，调节时从最低

　　灵敏度调节。

　　五、调试指导：由低灵敏度向高灵敏度调试，即先将门灵敏度设低，不能探测物体，无报警

　　时为止，然后单区依次加高灵敏度，至能探测到要求物品即可。

　　六、常见问题及解决方案：

　　1、能探测物体：一般易导磁金属，即易被磁铁吸附物体，如硅钢、铁、铜、合金等物体。

　　但如物体分散，如粉状金属、线状金属等不易探测。金属能探测到以一元硬币为标准，如客

　　户材料特殊，可要求提供样品进行测试。

　　常见问题：

　　A：安装，分清左右门板，左边(4P插头)，右边(3P插头)，插接牢固，不能反装。

　　B：不报警时检查强弱是否常亮，红外计数是否正常。(此条针对掌门神系列,有些厂家胡乱抄了这个,而他们门根本没有什么红外插头线要插)

　　具体问题：

　　(1)不能开机：

　　①电源指示灯亮，检验箱内电源是否插牢，如无问题，检验保险管及电源部分线路是否正常

　　连接。

　　②电源指示不亮，检验入线航插是否插接牢固，电源线是否良好。

　　(2)红外不计数：检验红外线是否插接牢固，红外头是否被遮档。

　　(3)不报警：

　　①强弱常亮，检验周围是否有干扰源，试着转换晶振改变频率。

　　②检验红外是否正常。

　　(4)报警时间长：检验报警时长设置及红外计数是否正常。

　　(5)串极：检验是否有干扰。

　　(6)液晶门流水现象：检验液晶板是否被挤压，松掉液晶板后螺丝。
